中国区域指数分析计算

平台提供了丰富的交互式UI组件，包括文本、表格、单选框、输入框、颜色选择器、日期选择器、数字输入框、复选框、开关按钮、滑动条、下拉列表、按钮等。用户可通过程序调用内置的UI组件，为自己的程序添加自定义的界面控件，实现可视化操作分析。

PIE-Engine Studio遥感计算云服务平台调用UI组件，以landsat8_toa数据为例，通过输入行政区划编码、选择不同的指数、输入开始和结束日期，展示不同指数的分析计算，并加载到交互地图实现地图展示。

1）数据分析

覆盖中国地区的2013年至今的landsat8_toa数据，根据UI界面输入行政区划编码、日期，选择NDVI、NDWI、MNDWI、EVI等多个指数进行分析计算。

行政代码编号查询地址：http://www.mca.gov.cn/article/sj/xzqh/2020/

2) 核心代码示例

//定义常量参数
var layerKey = null;
var roiKey = null;
var selectTag = "NDVI";
var selectStartDate = "2020-4-1";
var selectEndDate = "2020-5-1";
var selectCode = "110000";

//获取指定的ROI数据
function getROI(code) {
    var fCol = pie.FeatureCollection("NGCC/CHINA_PROVINCE_BOUNDARY");
    var roi = fCol.filter(pie.Filter.eq("code", parseInt(code))).first().geometry();
    if (roiKey != null) {
        Map.removeLayer(roiKey);
    }
    Map.centerObject(roi, 6);
    roiKey = Map.addLayer(roi, {color:"#ff0000", fillColor:"#00000000"}, "roi");
    return roi;
}

//定义Landsat8不同指数计算方式
var landsat8 = {
    //NDWI: (B03 - B05)/(B03 + B05)
    NDWI: function (image) {
        var b3 = image.select("B3");
        var b5 = image.select("B5");
        var ndvi = (b3.subtract(b5)).divide(b3.add(b5));
        return ndvi.rename("NDVI");
    },
    //MNDWI: (G - SWIR)/(G + SWIR)
    MNDWI: function (image) {
        var b3 = image.select("B3");
        var b6 = image.select("B6");
        var ndvi = (b3.subtract(b6)).divide(b3.add(b6));
        return ndvi.rename("MNDWI");
    },
    //NDVI: (B05 - B04)/(B05 + B04)
    NDVI: function (image) {
        var b5 = image.select("B5");
        var b4 = image.select("B4");
        var ndvi = (b5.subtract(b4)).divide(b5.add(b4));
        return ndvi.rename("NDVI");
    },
    //EVI: 2.5*(B05 - B04) / (B05 + 6*B04 - 7.5*B02 + 1)
    EVI: function (image) {
        var nir = image.select("B5").divide(10000);
        var red = image.select("B4").divide(10000);
        var blue = image.select("B2").divide(10000);
        var evi = ((nir.subtract(red)).multiply(2.5)).divide(nir.add(red.multiply(6)).subtract(blue.multiply(7.5)).add(1));
        return evi.rename("EVI");
    },
}

function cacluateVI(roi, startDate, endDate, tag) {
    //影像集合
    var l8Col = pie.ImageCollection("LC08/01/T1");
    //通过日期过滤影像集合，并且计算指数
    l8Col = l8Col.filterDate(startDate, endDate)
                 .select(["B2","B3","B4", "B5","B6","BQA"])
                 .filterBounds(roi)
                 .map(function(image) {
                     var qa = image.select("BQA");
                     var cloudMask = qa.bitwiseAnd(1<<4).eq(0);
                     return image.updateMask(cloudMask);
                 }) ;
    var image = null;
    var visParam = null;
    switch(tag) {
        case "NDVI":
            //NDVI绘制样式
            visParam = {
                min: -0.2,
                max: 0.8,
                palette: 'CA7A41, CE7E45, DF923D, F1B555, FCD163, 99B718, '+
                    '74A901, 66A000, 529400,3E8601, 207401, 056201, 004C00,'+
                    '023B01, 012E01, 011D01, 011301'
            };
            image = l8Col.map(landsat8.NDVI).mean();
            break;
        case "NDWI":
            visParam = {
                min: -1,
                max: 0.3,
                palette: 'FFFFFF,0000FF'
            };
            image = l8Col.map(landsat8.NDWI).mean();
            break;
        case "MNDWI":
            visParam = {
                min: -1,
                max: 0.3,
                palette: 'FFFFFF,0000FF'
            };
            image = l8Col.map(landsat8.MNDWI).mean();
            break;
        case "EVI":
            visParam = {
                min: -0.2,
                max: 0.8,
                palette: 'CA7A41, CE7E45, DF923D, F1B555, FCD163, 99B718, '+
                    '74A901, 66A000, 529400,3E8601, 207401, 056201, 004C00,'+
                    '023B01, 012E01, 011D01, 011301'
            };
            image = l8Col.map(landsat8.EVI).mean();
            break;
    }
    if (layerKey != null) {
        Map.removeLayer(layerKey);
    }
    layerKey = Map.addLayer(image.clip(roi), visParam, tag);
}

// Label
var label = ui.Label("PIE-Engine遥感云计算平台", {"font-size": "18px"}, "https://engine.piesat.cn")

// select
function changeSelect(value) {
    selectTag = value;
}
var select1 = ui.Select(
    {
        items: ['NDVI', 'NDWI', "MNDWI", "EVI"],
        placeholder: "请选择",
        value: selectTag,
        multiple: false,
        onChange: changeSelect
    }
)
var selectName = ui.Label("选择指数：");
var selectPanel = ui.Panel({
    widgets: [selectName, select1],
    layout: ui.Layout.flow("horizontal")
});

function inputArea(value) {
    selectCode = value;
}
var textBox3 = ui.TextBox(
    {
        placeholder: "请输入行政区划编码",
        value: selectCode,
        onChange: inputEDate,
        disabled: false
    }
)
var textboxName3 = ui.Label("行政区划：");
var textboxPanel3 = ui.Panel({
    widgets: [textboxName3, textBox3],
    layout: ui.Layout.flow("horizontal")
});

// TextBox
function inputSDate(value) {
    selectStartDate = value;
}
var textBox1 = ui.TextBox(
    {
        placeholder: "请输入开始日期",
        value: selectStartDate,
        onChange: inputSDate,
        disabled: false
    }
)
var textboxName1 = ui.Label("开始日期：");
var textboxPanel1 = ui.Panel({
    widgets: [textboxName1, textBox1],
    layout: ui.Layout.flow("horizontal")
});

function inputEDate(value) {
    selectEndDate = value;
}
var textBox2 = ui.TextBox(
    {
        placeholder: "请输入结束日期",
        value: selectEndDate,
        onChange: inputEDate,
        disabled: false
    }
)
var textboxName2 = ui.Label("结束日期：");
var textboxPanel2 = ui.Panel({
    widgets: [textboxName2, textBox2],
    layout: ui.Layout.flow("horizontal")
});


// Button
function clickBtn() {
    print("点击按钮，选择的参数是：", selectCode+":"+selectTag + ":" + selectStartDate+"_"+selectEndDate);
    var roi = getROI(selectCode);
    cacluateVI(roi, selectStartDate, selectEndDate, selectTag);
}
var btn1 = ui.Button({
    label: "取消",
    style: {left:"50px"}
});
var btn2 = ui.Button({
    label: "确定",
    type: "success",
    onClick: clickBtn,
    style: {left:"50px"}
});
var btnPanel = ui.Panel({
    widgets: [btn1, btn2],
    layout: ui.Layout.flow("horizontal")
});

// panel
var panel = ui.Panel({
    widgets: [
        label, selectPanel,
        textboxPanel3,
        textboxPanel1,textboxPanel2,
        btnPanel
    ],
    style: {
        width: "300px",
        height: "300px",
        backgroundColor: "#fff"
    }
});
ui.root.add(panel);
复制错误复制成功

流程步骤如下：

a) 进行参数的定义；

b) 获取指定的行政区划数据

c) 定义landsat8_toa的不同指数计算方式

d) 通过日期、行政区划过滤影像集，并进行无云镶嵌后的指数计算

e) 将得到的指数影像加载到交互地图实现地图展示

3）涉及到的ui组件

• ui.Button 按钮

• ui.Panel 容器

• ui.TextBox 文本框

• ui.Label 文本

• ui.Select 下拉列表

4) 结果分析展示

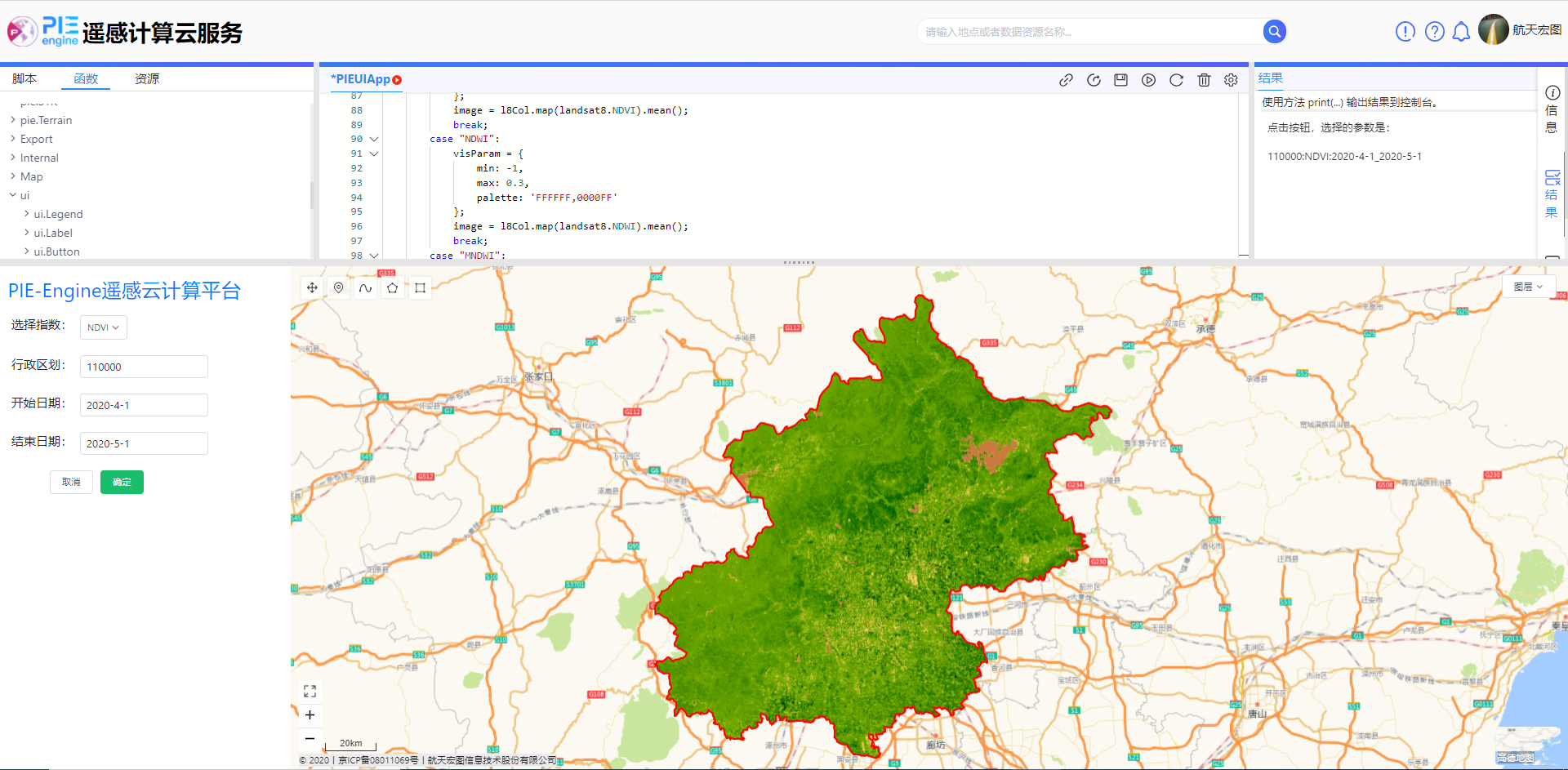

• NDVI指数的结果展示结果：

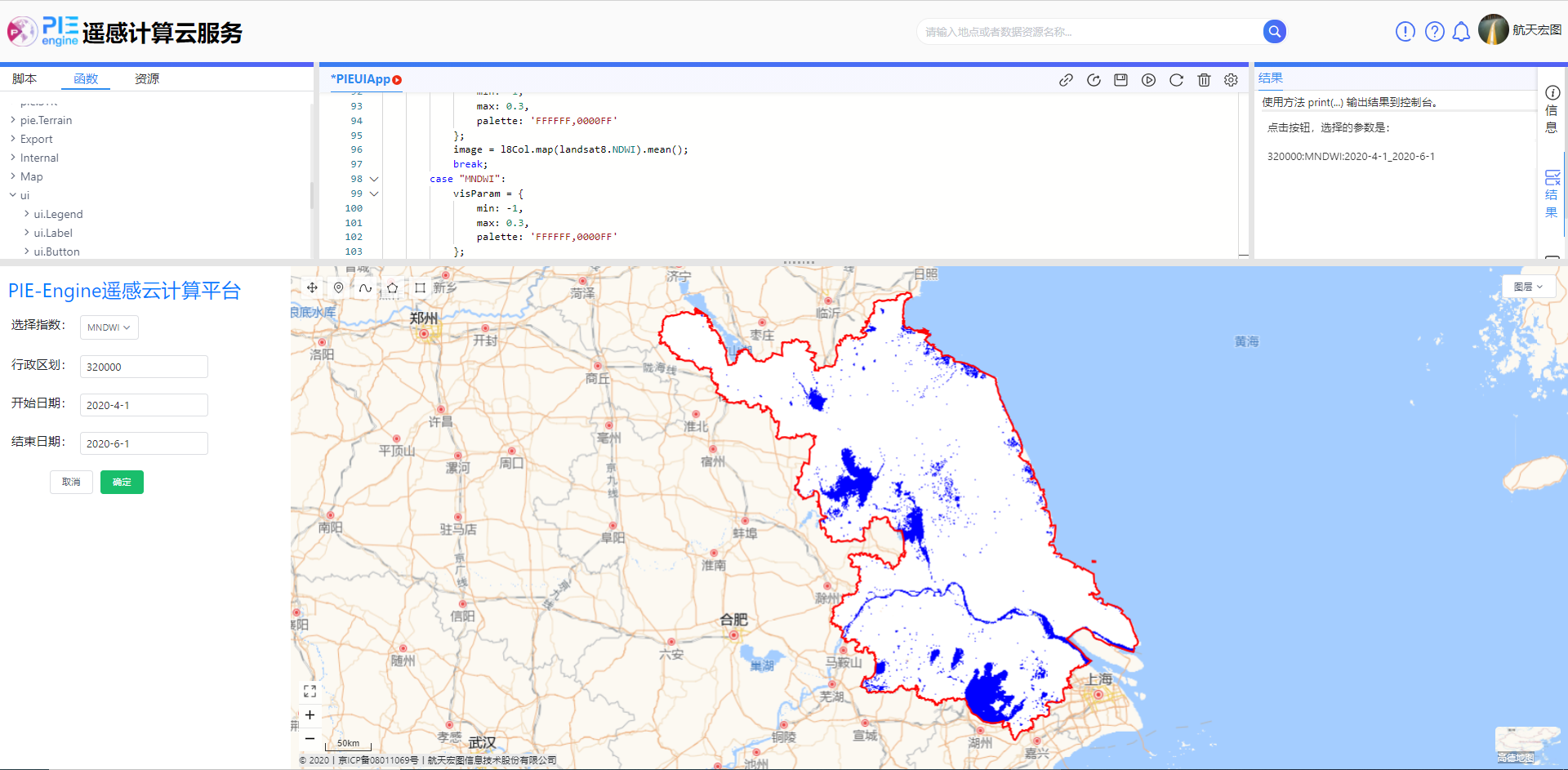

• NDWI指数的结果展示如下：
